Порошковые муфты

Электромагнитная муфта и порошковый тормоз объединяет упругость гидравлической муфты с установленной стабильностью фрикционной муфты (тормоза). Крутящий момент передается посредством специального, легированного, сухого ферромагнитного порошка, мнимую вязкость которого можно изменять путем модулирования тока катушки электромагнита. Эти муфты (тормоза) могут выдерживать непрерывное скольжение (в пределах их эмпирически установленных, термических номинальных величин) при точно установленной и стабильной величине крутящего момента, который обозначается уровнем возбуждения электромагнита.

Муфты и порошковые тормоза конструируются на номинальные величины моментов от 12 до 170 Нм в различных вариантах зависящих от применения и установленных параметров. Типичное питающее напряжение — это 24 В постоянного тока.

Конструкция и принцип действия

Скольжение между элементами: входным и выходным муфты не является необходимым для передачи крутящего момента и если момент нагрузки не превышает величины крутящего момента, для которой муфта (тормоз) были возбуждены, будет выступать синхронная, бликированная работа. И наоборот, если крутящий момент нагрузки превышает уровень крутящего момента возбуждения, наступит скольжение плавным способом при заранее установленной величине крутящего момента. Для всех практических целей коэффициенты статического и динамического трения практически одинаковы, выходной крутящий момент не зависит от скорости или скорости скольжения. Параметры порошка являются устойчивыми к росту температуры при рабочих поверхностях, а муфта постоянно будет иметь характеристику, для которой переносимый крутящий момент прямо пропорциональный величине тока.

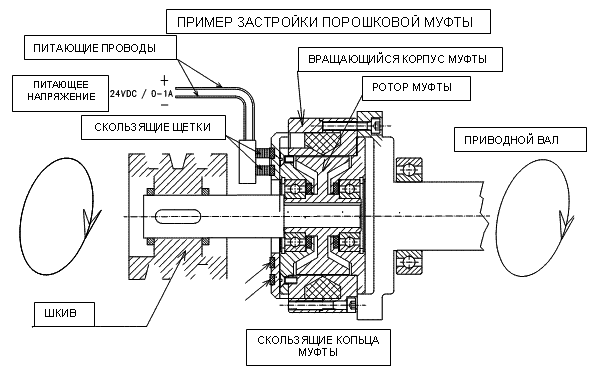

Муфта (тормоз) имеет два соосных элемента: корпус, содержащий катушку электро-магнита, а также, внутри его, и отделенный небольшим кольцевым зазором, внутренний ротор, в случае муфты ее выходной элемент. Кольцевой зазор содержит ферро-магнитный порошок, который становится активным, когда наступает возбуждение электромагнита. Образовавшийся в результате этого поток проходит через порошок, вызывая его установку согласно линии потока, благодаря чему создается приводная связка между корпусом и ротором, сила которой зависит только от величины постоянного тока, подаваемого к катушке электромагнита.

Крутящий момент, передаваемый порошковыми муфтами, прямо пропорционален току возбуждения и изменяется бесступенчато от максмальной, проектной номинальной величины практически к нулю для всех моделей. Характеристики тормозов и порошковых муфт позволяют на всестороннее применение.

Переносимый крутящий момент и ток возбуждения электромагнита являются приблизи-тельно пропорциональны друг другу.

При токе возбуждения установленным на постоянную величину переносимый муфтой момент не зависит от разности оборотов валов: приводного и приводимого. При включе-нии крутящий момент возрастает с некоторым опозданием во времени.

Разъединение по стороне постоянного тока показывает более короткое время соеди-нения, чем по стороне переменного тока.

Примеры применения

  • У входа в производственную машину тяговое усилие в ведении материала должно сохранять постоянную величину.
  • На разматывателе тяговое усилие в ведении материала должно сохранять постоянную величину.
  • За волочильной машиной проволоки должно происходить наматывание проволоки с меняющимся тяговым усилием.
  • Путем анализа диаметров барабанов накатных станков при изменяющемся диаметре барабана тяговое усилие сохраняется на постоянном уровне. Это обеспечивает простое обслуживание и одновременный контроль за процессом.

Муфты и порошковые тормоза конструируются на номинальные величины моментов от 12 до 170 Нм в различных вариантах зависящих от применения и установленных параметров. Параметры тормозов и порошковых муфт приведены в таблице.

Технические данные P 12 H
P 12 HR
P 12 HV
P 12 S
P 12 SR
P 35 H
P 35 HR
P 35 HV
P 35 S
P 35 SR
P 65 H
P 65 HR
P 65 HV
P 65 S
P 65 SR
P 80 H
P 80HR
P 80HV
P 80 S
P 80 SR
P120 H
P120 HR
P120 HV
P120 S
P120 SR
P170 H
P170 HR
P170 HV
P170 S
P170 SR
Ном. момент 12 Нм 35 Нм 65 Нм 80 Нм 120 Нм 170 Нм
Ост. момент 0.3 Нм 0.4 Нм 0.4 Нм 0.4 Нм 0.6 Нм 0.8 Нм
Пит. напряж. 24 В DC 24 В DC 24 В DC 24 В DC 24 В DC 24 В DC
Сила тока 0.9 А 1 А 1 А 1 А 1.2 А 1.2 А
Сопротивл. 25 ом 24 ом 24 ом 24 ом 21 ом 21 ом
Время включения t09 200 мс 350 мс 500 мс 700 мс 760 мс 880 мс
Время отключения t01 100 мс 250 мс 250 мс 350 мс 660 мс 940 мс
  P12H P35 H P65 H P80 H P120H P120H
Мощность 100 Вт 150 Вт 200 Вт 250 Вт 400 Вт 500 Вт
Масса 2,6 кг 5,0 кг 9,0 кг 12,7 кг 18 кг 24 кг
  P12HR P35HR P65HR P80HR P120HR P170HR
Мощность рассеяния 200 Вт 280 Вт 400 Вт 500 Вт 800 Вт 1000 Вт
Масса 3,8 кг 7,5 кг 13,0 кг 18,5 кг 23 кг 30 кг
  P12HV P35HV P65HV P80HV P120HV P120HV
Мощность рассеяния 400 Вт 600 Вт 800 Вт 1050 Вт 1600 Вт 2000 Вт
Масса 4,5 кг 8,0 кг 13,0 кг 17,0 кг 24 кг 28 кг
  P12S P35 S P65 S P80 S P120S P170S
Мощность рассеяния (500 об./мин) 120 Вт 250 Вт 280 Вт 350 Вт 800 Вт 1000 Вт
Мощность рассеяния (1000 об./мин) 150 Вт 250 Вт 350 Вт 550 Вт 1000 Вт 1250 Вт
Масса 2,8 кг 5,2 кг 9,4 кг 13,3 кг 18,9 кг 24,8 кг
  P12SR P35SR P65SR P80SR P120SR P170SR
Мощность рассеяния (500 об./мин) 440 Вт 640 Вт 960 Вт 1200 Вт 1600 Вт 2200 Вт
Мощность рассеяния (1000 об./мин) 500 Вт 800 Вт 1200 Вт 1550 Вт 2000 Вт 2750 Вт
Масса 4,0 кг 7,7 кг 13,4 кг 19,0 кг 23,7 кг 28,8 кг
