Дисковые тормоза, питаемые постоянным током: тип H

Технические характеристики тормоза типа H
Они приспособленные к монтажу на электрических двигателях, где ротор тормоза является одновременно вентилятором двигателя. Напряжение и способ питания аналогичны тормозам HPS.
Минимальные габариты, плавное торможение, тихая работа, простой монтаж и регулировка, возможность аварийного ручного отблокирования - благодаря этим достоинствам тормоза H могут применяться везде, от профессиональных машин до простого оборудования мастерских.
Существуют различные варианты тормоза с тормозящим моментом от 3 до 30 Нм.
Остальные данные содержит таблица.
Параметры | Тип тормоза | ||||||||
---|---|---|---|---|---|---|---|---|---|
H 63 | H 71 | H 80 | H 90 | H 100 | H 112 | H 132 | H 160 | ||
Напряжение Un | В | 24 , 96 , 105 , 170 , 180 , 190 , 205 , 225 , 270 | |||||||
Мощность P20 | Вт | 18 | 18 | 25 | 25 | 35 | 35 | 35 | 60 |
Макс. обороты nmax | мин-1 | 3000 | |||||||
Тормозгой момент Mh | Нм | 3 | 4 | 7 | 7 | 13 | 13 | 13 | 30 |
Масса G | кг | 0,6 | 0,8 | 1,3 | 1,5 | 2,1 | 3,4 | 4,2 | 5,8 |
Питание тормозов постоянного тока

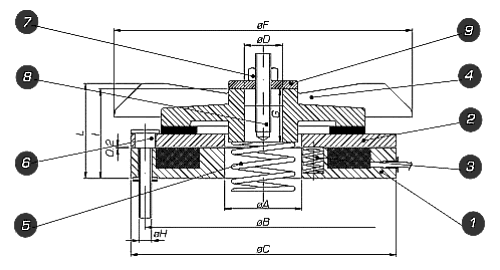

Размеры тормозов типа S, SH
Модель тормоза | S63 | S71 | S80 | S90 | S100 | S112 | S132 | S160 |
---|---|---|---|---|---|---|---|---|
Минимальный тормозной момент (Нм) | 2,5 | 4 | 9 | 9,5 | 12 | 12,5 | 17 | 23 |
Максимальный тормозной момент (Нм) | - | 5,5 | 11 | 12 | 21 | 22 | 25 | 50 |
Макс. обороты | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Потр. мощ. (W) | 18 | 18 | 25 | 25 | 35 | 35 | 35 | 65 |
Момент инерции тормоза (Kg. mt2) | 0.0458 | 0.0534 | 0.0552 | 0.0628 | 0.1061 | 0.1283 | 0.1544 | 0.460 |
Время торможения с мах инерцией (Sec.) | 4.627 | 4.403 | 1.923 | 2.051 | 2.782 | 3.191 | 2.884 | 6.291 |
Уровень шума (dB-A) | 68 | 68 | 69 | 69 | 66 | 66 | 66 | 67 |
Масса (Kg.) | 1 | 1.3 | 2.2 | 2.2 | 3.5 | 3.7 | 4.5 | 7 |
