Техническое описание порошковых электромагнитных муфт

Электромагнитная муфта и порошковый тормоз сочетает в себе упругость гидравлической муфты с фиксированной стабильностью фрикционной муфты (тормоза). Крутящий момент передается при помощи специального легированного сухого ферромагнитного порошка, кажущуюся липкость которого можно изменять модуляцией тока катушки электромагнита. Электромагнитные муфты (тормоза) могут выдерживать непрерывное скольжение (в пределах эмпирически установленных их номинальных тепловых величинах) при точно фиксированной и стабильной величине крутящего момента, который определяется уровнем возбуждения электромагнита.
Скольжение между входным и выходным звеном муфты не является обязательным для передачи крутящего момента и если момент нагрузки не превышает значения крутящего момента, для которого муфта (тормоз) была возбуждена, происходит синхронная сблокированная работа и наоборот: если крутящий момент нагрузки превышает уровень крутящего момента возбуждения, происходит абсолютно плавное скольжение при заранее указанного значения крутящего момента. Для всех практических целей коэффициенты статистического и динамического трения являются практически одинаковыми, выходящий крутящий момент независим от скорости или от скорости скольжения. Параметры порошка нечувствительны к росту температуры на рабочих поверхностях, а муфта будет все время иметь характеристику, для которой переносимый крутящий момент является прямо пропорциональным току. Следует отметить, что применение сухого порошка вместо порошка, суспендированного в жидкости, обеспечивает лучшую стойкость и точность регулировки крутящего момента.

Порошковые электромагнитные муфты : устройство и принцип действия

Порошковые электромагнитные муфты - конструкцияЭлектромагнитные муфты (тормоза) имеют два соосных звена: корпус (1), содержащий катушку электромаг-нита, и внутри него отделенный небольшим кольцевым зазором внутренний ротор (2), в случае муфты его выходное звено. Кольцевой зазор содержит ферромагнитный порошок, который подвергается активизации, когда происходит возбуждение электромагнита. Генерированный в результате этого поток проходит через порошок, вызывая его построение в соответствии с линией потока, вследствие чего создается приводная связь между корпусом и ротором, сила которой зависит исключительно от величины постоянного тока, приложенного к катушке электромагнита.
Крутящий момент, передаваемый через порошковые муфты, пропорционален току возбуждения и изменяется бесступенчато от максимального проектируемого номинального значения до нуля для всех моделей.
Характеристика крутящего момента в функции тока может изменяться на 5% в зависимости от того, возрастает ли ток или уменьшается. Это происходит в результате магнитного гистерезиса.
Для всех практических целей крутящий момент является независимым от скорости, независимо, наступает или не наступает скольжение и этот момент можно сохранять с точностью 5% для скорости в диапазоне рекомендуемых рабочих скоростей от 50 до 3000 об./мин. Остаточный крутящий момент при выключении муфты (тормоза), происходящий в результате остаточной намагниченности контура, а также трение подшипника (4) и герметичность меньше 1% номинального, проектируемого крутящего момента для произвольной муфты или тормоза.
Время реакции крутящего момента определяется как отношение индуктивности ка¬тушки электромагнита к ее активному сопротивлению плюс магнитная вязкость в результате потерь на вихревые токи.
Примечание: Чтобы гарантировать безупречную работу, все муфты и тормоза должны монтироваться в горизонтальном положении.

Порошковые электромагнитные тормоза и муфты : применение

Характеристики порошковых электромагнитных тормозов и муфт позволяют использовать их всесторонне.

Электромагнитные тормоза и муфты имеют ряд преимуществ перед другими видами:

Передаваемый крутящий момент и ток возбуждения электромагнита являются в приближении пропорциональными по отношении к себе. При токе возбуждения, установленном на постоянную величину, момент, передаваемый муфтой, независим от разницы оборотов ведущего вала и ведомого.
При включении крутящий момент возрастает с определенной временной задержкой.
Разъединение при постоянном токе дает меньшее время соединения чем при переменном токе.
Примеры использования:
На входе производственной машины сила тяги для проведения материала должна поддерживаться на постоянной величине;
На разматывателе сила тяги для проведения материала должна иметь постоянную величину.
После волочильного станка проволоки должна наступить намотка проволоки с переменной силой тяги;
Из-за анализа диаметра барабанов намоточной машины при изменяющемся диаметре барабана тяговая сила поддерживается на постоянном уровне. Это гарантирует простое обслуживание и одновременный контроль процесса.



Технические характеристики порошковых электромагнитных тормозов (H) и муфт (S)

Муфта Мном, Нм Мост, Нм Uпит, В Iном, А R,
Ом
m, кг
P 12 H
12 0.3 24 DC 0,9 25 2,6
P 12 HR
3,8
P 12 HV
4,5
P 12 S
2,8
P 12 SR 4
P 35 H
35 0.4 24 DC 1 24 5
P 35 HR
7,5
P 35 HV
8
P 35 S
5,2
P 35 SR 7,7
P 65 H
65 0.4 24 DC 1 24 9
P 65 HR
13
P 65 HV
13
P 65 S
9,4
P 65 SR 13,4
P 80 H
80 0.4 24 DC 1 24 12,7
P 80HR
18,5
P 80HV
17
P 80 S
13,3
P 80 SR 19
P120 H
120 0.6 24 DC 1,2 21 18
P120 HR
23
P120 HV
24
P120 S
18,9
P120 SR 23,7
P170 H
170 0.8 24 DC 1,2 21 24
P170 HR
30
P170 HV
28
P170 S
24,8
P170 SR 28,8

H - тормоз, S - муфта, R - радиатор, V - вентилятор

Порошковые электромагнитные тормоза (H) и муфты (S) - Габаритные размеры

Порошковые электромагнитные тормоза и мыфты - конструкция в сборе




P12 P35 P65 P80 P120 P170
A 114 156 188 205 254 254
B 92 125 146 149 206 206
C 105 146 174 188 233 233
DxN M 5x3 M 5x6 M 6x6 M 6x6 D 7x8 D 7x8
E 40 48 56 64 70 86
F 5 5 5 6 6 6
G 4 P 9 5 P 9 8 P 9 8 P 9 8 P 9 8 P 9
H 16+0,1 19,7+0,1 28,3+0,1 28.3+0,1 31,3+0,1 31,3+0,1
K 15 17 25 25 28 28
L 200 260 330 350 390 390
M 154 203 236 255 284 284
N 120 125 135 143 180 200
O 54 64 70 90 108 108
P 74 84 90 110 132 132
R 114 132 154 184 222 222
S 10 10 10 10 10 10
T 20 24 28 32 70 86
P-0/2 10 10 10 10 12 12
V 45 50 58 66 74 90



Блоки управления порошковыми электромагнитными муфтами (тормозами)

Карта командоаппарата была разработана специально для управления порошковыми тормозами и для увеличения их эффективности. Карта позволяет полностью устранить остаточный магнетизм в порошке, благодаря чему является возможной работа при более низком диапазоне момента без никаких ограничений. Применены профессиональные компоненты, обеспечивающие 100% надежность и прочность. Малые габаритные размеры устройства обеспечивают его монтаж на стене. Присоединение выполняется легко посредством 10-полюсной присоединительной рейки с винтовым зажимом.

Блок управления электромагнитной муфтой (тормозом)

Конструкция и принцип действия блока управления порошковыми электромагнитными муфтами (тормозами)

Карта FP.25 - это интегральный регулятор, который крепится к раме, и имеет токовый выход PWM (с модуляцией ширины импульсов).

Регулятор имеет:

- Ограничитель максимального тока ТК 1;
- Отрицательную поляризацию TR 2;
- Дифференциальное действие TR 3, монтируемое при помощи перемычки
JP3.

Входной сигнал регулятора может подаваться в виде напряжения (0-10 В) или с потенциометра (10 ком).
Регулировка тока в закрытом кольце обеспечивает стабильность крутящего момента независимо от колебаний температуры, условий окружающей среды или температуры катушек тормоза.
Рекомендуется не подавать питания к карте до подключения тормоза. Что касается электрических соединений, следует руководствоваться поданными схемами.
Для калибровки нуля карты подать 24 В к контакту 8 присоединительной рейки, когда перемычка JP1 является подключенной.
Для калибровки нуля карты подать 0 В к контакту 8 присоединительной рейки, когда перемычка JP1 является неподключенной.

Доступные версии

F25.4 Только карта
F25.3 Карта с потенциометром
F25.2 Карта с трансформатором
F25.1 Карта с потенциометром и трансформатором

Питание

FP.25/1-FP.25/4 220-230V переменный,  50-60 Hz 24 V переменный/постоянный +/-  10% с трансформатора

Вход

0-10 V например, с потенциометра 10 ком

Выход

0-2 А с модуляцией ширины импульсов

Потребляемая мощность

30 W max.

Чувствительность

10 mV

Повторяемость

1% или меньше

Ограничитель тока

TR1 - 50% - + 50%

Поляризация

TR2 0-100%

Рабочая температура

+50°С max.

Размеры

171x120x95 mm

Вес

FP.25/4-FP.25/1       300g-1500g

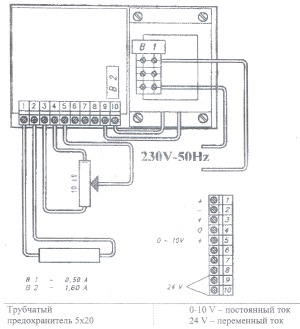

Схема подключения

Схема подключения блока управления электромагнитными порошковыми муфтами F25
